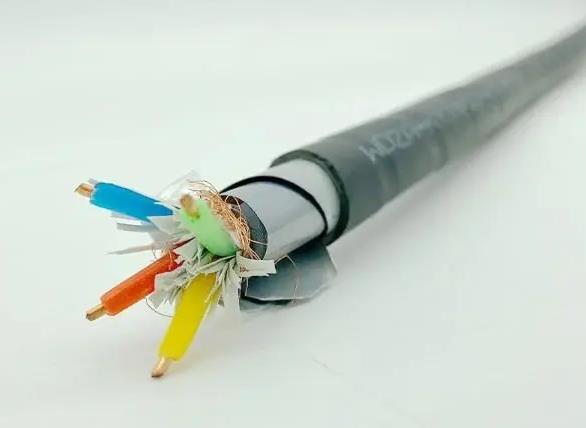

　　計算電纜載流選擇電纜(根據電流選擇電纜)：

　　導線的載流量與導線截面、材料、型號、敷設方法和環境溫度有關，影響因素較多，計算較為復雜。各種導線的載流量通常可以從手冊中找到。但使用公式和一些簡單的心算，你可以直接計算，而不需要檢查表格。

　1.公式鋁芯絕緣線載流量與截面倍數的關系

　　10下五，100上二，

　　25、35，四、三界

　　70、95，兩倍半。

　　穿管，溫度，八、九折。

　　裸線加一半。

　　銅線升級計算。

　　說明公式并沒有直接指出各個截面的載流量(安)，而是用截面乘以一定倍數來表示。

　　為此，我國常用導線標稱截面（平方毫米）排列如下：

　　1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……)

(1)一句公式指出鋁芯絕緣線載流量(安)、可按截面倍數計算。

　　公式中的阿拉伯?dāng)?shù)字表示導線截面（平方毫米），漢字表示倍數。公式截面與倍數之間的關系如下：

　　1～1016、2535、5070、95120以上(

　　五倍四倍三倍二倍半兩倍兩倍南洋電纜廠

　　現在和公式比較更清楚了。公式“10下5”是指截面小于10，載流量是截面值的5倍。“100上2”(讀100上2)是指截面100以上的載流量是截面值的兩倍。截面為25和35，分界處為4倍和3倍。這是公式“25”、35、四三界”。截面700。、95是2.5倍。從上面的排列可以看出，除了10以下和100以上，中間的導線截面是每兩個規格的相同倍數。

　　例如：鋁芯絕緣線，環境溫度不超過25℃時的載流量計算。

　　當截面為6平方毫米時，載流量為30安；

　　當截面為150平方毫米時，載流量為300安；

　　當截面為70平方毫米時，載流量為175安；

　　從以上排列也可以看出，倍數隨截面的增加而減小，在倍數變化的交界處，誤差略大。例如，截面25和35是四倍和三倍的邊界，25屬于四倍的范圍。按公式計算為100安，但按手冊計算為97安；相反，35安按公式計算為105安，但查表為117安。但這對使用影響不大。當然，如果你能“知道自己在哪里”，在選擇導線截面時，25安不要讓它滿100安，35安稍微超過105安就更準確了。同樣，2.5平方毫米的導線位于5倍的開頭，實際上超過5倍（大可達20安以上）。但是，為了減少導線內的電能損耗，通常不需要這么大的電流，手冊中一般只標注12安。

　　(2)后三句公式是對條件變化的處理。

　　“穿管、溫度、八折、九折”是指：如果穿管敷設（包括槽板敷設，即導線加保護套，未露出），計算后再打八折；如果環境溫度超過25℃，計算后再打九折。如果穿管敷設，溫度超過25℃，則打八折后再打九折，或簡單按一次打七折計算。

　　關于環境溫度，根據規定，是指夏季熱月份的平均高溫度。事實上，溫度是變化的，一般來說，它對導線載流的影響并不大。因此，只有當一些溫度車間或更熱的地區超過25℃時，才會考慮折扣。

　　例如，在不同條件下計算鋁心絕緣線下載流量：

　　當橫截面為10平方毫米穿管時，載流量為10×5×0.8═40安；如果是高溫，載流量為10×5×0.9═45安；如果穿管又高溫，載流量為10×5×0.7═35安。

　　(3)對于裸鋁線的載流，公式指出“裸線加一半”，即計算后加一半。這意味著與鋁芯絕緣線相比，同一截面的裸鋁線可以增加一半的載流量。南洋電纜廠

　　例如裸鋁線載流量的計算：

　　當截面為16平方毫米時，載流量為16平方毫米×4×1.5═96安，如果在高溫下，載流量為16×4×1.5×0.9=86.4安。

　　（4）對于銅線的載流，公式指出“銅線升級計算”，即將銅線的截面排列順序提高一級，然后根據相應的鋁線條件計算。

　　例如，截面35平方毫米裸銅線環境溫度為25℃，載流量計算為：按升級為50平方毫米裸鋁線即可獲得50℃×3×1.5=225安。

　　對于電纜，公式中沒有介紹。一般來說，直接埋地的高壓電纜可以直接用一句公式中的相關倍數來計算。例如，35平方毫米高壓鎧裝鋁芯電纜的載流量為35×3=105安。約95平方毫米的95平方毫米×2.5≈238安。

　　三相四線制中的零線截面通常選擇相線截面的1/2左右。當然，不得小于機械強度要求允許的小截面。在單相線路中，由于零線和相線通過的負載電流相同，零線截面應與相線截面相同。
